丁家庄保障房：南京建设海绵城市示范区

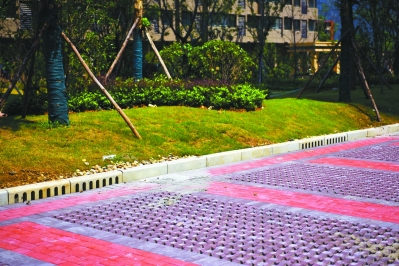

小区内停车位植草砖及道牙侧排水

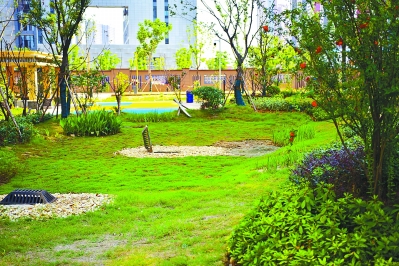

小区中心花园下洼绿地

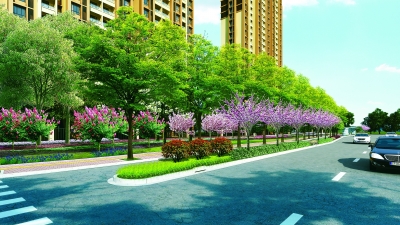

燕春路海绵概念效果图

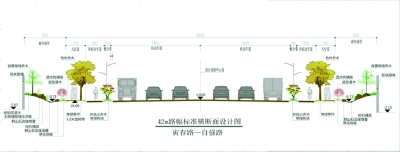

燕春路海绵概念剖面图

　　2016年，南京获批江苏省海绵城市建设试点城市，丁家庄保障房成为试点片区之一，建成后将为高强度建设区域海绵城市建设改造提供示范。2017年6月，丁家庄海绵城市试点又被列入南京市“城市双修”试点工程，在全市海绵城市建设中将为圩区排水模式提供样板，探索生态敏感区保护性开发建设的应用。

　　具有开发强度高、人口密度大、新老小区并存、老工业区亟待生态修复、低洼地积淹水严重等特点的丁家庄保障房片区，海绵城市建设眼下正如火如荼地开展着，涵盖市政道路、建筑与小区、公园绿地、河道等诸多建设项目。片区内重点打造的燕春路（寅春路—燕北路）、燕新路二期、寅春路海绵公园、保障房A1、A2等11个地块，已初现海绵城市面貌。

　　打造一条具有示范意义的海绵道路

　　海绵城市，是让城市像海绵一样，模拟大自然原始地表和植物表面，重塑雨水自然循环系统，从而减少“造城”运动对自然水环境的影响，积存、回收和再利用雨水。简单来说，就是让城市在涝时能吸水、在旱时能吐水。丁家庄保障房片区的燕春路，即寅春路至燕北路段，便是按照海绵城市标准打造的一条具有示范意义的海绵道路。该道路全长1030米，宽约42米。目前道路主体部分已施工至路基层，接下来将打造道路绿化带及人行道。

　　负责该项目的南京安居保障房建设发展有限公司相关负责人介绍，考虑到道路的景观效果及植物生长需求，该路面没有布设雨水处理设施，而是在道路外侧6.5米至10米的绿地空间，增设了透水砖铺装、雨水花园、植草浅沟、下沉式绿地、渗透坝等海绵设施。人行道上则全部采用外形美观高雅、坚固耐用的陶瓷透水砖，替代传统不能吸水的路面。“由于南京地域特点，原来的土壤大多渗透能力差，按照海绵城市设计，在对土壤有渗透要求和储水保湿要求的区域，将土壤进行了部分换填；对有种植要求的区域，控制营养肥料的占比，让雨水天然净化后，直接灌溉植被；需排走的雨水，经过换填土壤的过滤，降低了面源污染，可以干干净净地排走。”该负责人说。

　　道路断面的设计也得到了优化。该负责人表示，建设中调整了道路竖向及雨水排水方向，封堵了机动车道原设计雨水口，利用暗渠排水沟、成品排水沟使雨水径流穿越隔离带和人行道，最终流入道路外侧绿地进行消纳、净化，将路面快速排水、雨水采集、沉淀过滤以及植物滴灌系统相结合。

　　为防止地下水污染，建设方还设置了集雨水弃流、沉泥、快排于一体的新型雨水口：小雨进入人行道外海绵设施做沉泥等预处理；大雨则进入雨水管道。“针对道路洼点积聚水量较大等特点，采用了渗排一体式明沟，利用透水人行道的储水空间，将径流雨水迅速排放至人行道外的海绵设施。”该负责人介绍。

　　据悉，按照海绵城市打造后的燕春路，将成为雨洪管理技术与景观措施相呼应，大小排水系统与城市排涝系统相结合，并兼具市民生活休闲功能的海绵道路。

　　采用5种海绵措施建造保障房小区

　　丁家庄保障房二期的A16地块，总占地面积超2.8万平方米，共有6栋楼房，是该片区按海绵城市建设的重点区域之一。

　　南京安居保障房建设发展有限公司相关负责人介绍，A16地块主要采用下凹式绿地、植草浅沟、透水停车位、透水砖路面、雨水利用设施等5种海绵措施建设。其中下凹式绿地分散布置，用于收集周边硬化路面、屋面的径流雨水，屋面雨水径流通过雨水立管进入下凹式绿地，连接处设置卵石缓冲区，减少水土冲蚀。“对于部分道路和屋面雨水无法进入下凹式绿地的问题，采用了线性排水沟、植草浅沟等雨水引水措施将雨水引入，以滞蓄和净化雨水。”该负责人说，另外，小区内所有停车位均为透水停车位，采用陶瓷透水砖和植草砖共同布置，同时设置导流管将雨水及时排空，避免对路基产生扰动，植草砖内的土壤低于植草砖0.5厘米以上，防止土壤被车辆带出，影响植草美观。

　　考虑到经济性问题，小区内主要道路采用常规不透水铺装，仅入口处设置透水混凝土。小区内还设置了雨水回用调蓄池，用于小区绿化浇灌。雨水收集回用系统采用预处理装置、调蓄池、埋地式一体化处理设施、清水池、绿化保洁用水工艺，保障水质要求。

　　小区内的绿化植物也别有特色，为保持下凹式绿地内四季的景观效果，建设方增加了金森女贞、红叶石楠、小叶栀子等常绿抗性强的灌木，丰富冬季景观。

　　目前，丁家庄保障房片区的A1、A2等11个地块也都在按照这些标准统一打造海绵小区。

　　海绵城市建设

　　将解决多年淹水顽疾

　　位于丁家庄保障房片区的寅春路至创兴路之间的铁路涵洞，是20多年来每年逢雨必淹的地带，尤其是2015年6月，该处淹水达到1米深。海绵城市建设将彻底解决这一困扰周边居民多年的顽疾。

　　据介绍，该区域的海绵城市建设是利用寅春路桥下的防护绿地空间建设2.9万平方米的湿地公园，可增加调蓄水量3.5万立方米，通过湿地滞蓄雨洪水，合理组织雨水径流，可以让涂家营沟的河道达到20年一遇标准，可承载2小时内100毫米的强降雨。

　　具体来说，在常水位时，湿地公园内景观水位与涂家营沟景观水位基本保持一致，公园内形成由景观水体向雨水湿地、生态旱溪逐步过渡的景观风貌。并在局部区域结合现状标高，通过溢流坝拦蓄雨水，形成湿塘，增加海绵公园蓄水能力，保证整体公园景观效果。丰水位时，通过靠近寅春路处的旱溪引水入园，扩展涂家营沟排蓄空间，缓解汛期涂家营沟排水压力。当公园内部水位达到一定标高时，净化的雨水通过远离寅春路的河口流出，减少城市河道水质污染和淤积。

　　“虽然小区域的海绵城市建设，对于整个南京乃至长江流域的水循环系统显得微不足道，但只有通过每一个小区域的贡献，才能推动大环境的改变。”南京安居保障房建设发展有限公司相关负责人表示。

　　涓涓细流，方能汇成大海。期待海绵城市建设在不久后可以切实为城市减负，为人类造福。
